Comment réaliser le branchement électrique d’un volet roulant sur une prise de courant ?

Les volets roulants électriques sont devenus des éléments incontournables dans les maisons modernes, alliant confort et sécurité.

Installer un volet roulant électrique peut sembler complexe à première vue, mais avec une bonne méthode et les bons outils, cette tâche devient tout à fait réalisable.

Préparation de l’installation électrique

Avant de commencer l’installation de votre volet roulant électrique, il est essentiel de bien préparer votre installation électrique.

Vous allez avoir besoin d’un certain nombre d’outils et de composants pour garantir une installation sécurisée et fonctionnelle.

Commencez par identifier la source d’alimentation électrique la plus proche de l’endroit où vous allez installer votre volet.

En général, il s’agit d’une prise électrique ou d’un tableau électrique.

Vous devrez également vérifier que la prise ou le circuit électrique peut supporter la charge supplémentaire de votre moteur de volet.

Outils et composants nécessaires

Les outils et composants suivants seront essentiels pour votre installation :

• Volet roulant électrique,
• Interrupteur unipolaire ou interrupteur différentiel. Si votre budget n’est pas très serré, préférez l’interrupteur différentiel que vous pouvez avoiraux alentours de 20 euros,
• Gaine ICTA avec un diamètre 16 ou 20 mm. En magasin de bricolage, cette gaine est vendue en rouleau et il est d’ailleurs préférable de l’acheter en rouleau pour faire des économies. Vous pouvez trouver un rouleau de 100 mètres pour moins de 30 euros.
• Prise électrique,
• Disjoncteur,
• Câble électrique (suffisamment long pour atteindre le tableau),
• Fils électriques de différentes couleurs (phase, neutre, et terre),
• Boîte d’encastrement et boîte de dérivation. Les grandes marques vendent leur boîte de dérivationà partir d’une dizaine d’euros,
• Tournevis, pince coupante, pince à dénuder.

Assurez-vous également d’avoir un multimètre pour tester les circuits et vérifier les connexions avant de les finaliser.

Installation du tableau électrique et des disjoncteurs

La première étape de votre installation consiste à préparer votre tableau électrique et à installer les disjoncteurs nécessaires pour votre volet roulant électrique.

Si vous ne disposez pas déjà d’un tableau électrique dédié, vous devrez en installer un.

Choix et installation des disjoncteurs

Les disjoncteurs sont essentiels pour protéger votre circuit électrique des surcharges et des courts-circuits. Même si le branchement de volet roulant peut se faire sans disjoncteur, il est fortement recommandé de ne pas s’en passer.

Pour un volet roulant, un disjoncteur de 10A est généralement suffisant. Il est préférable que ce disjoncteur soit dédié au volet roulant. Si vous avez plusieurs volets à brancher, il faudra augmenter la puissance du disjoncteur.

Assurez-vous que votre tableau électrique est équipé d’un disjoncteur différentiel pour une sécurité accrue.

Pour installer le disjoncteur :

• Coupez l’alimentation principale du tableau électrique pour éviter tout risque d’électrocution.
• Fixez le disjoncteur au rail DIN du tableau électrique.
• Branchez les fils d’alimentation (phase et neutre) au disjoncteur selon les indications du fabricant.

Branchement des fils électriques et câbles

Une fois votre tableau électrique prêt, vous pouvez passer au branchement des fils électriques et des câbles nécessaires pour alimenter votre volet roulant électrique.

Cette étape peut sembler intimidante, mais en suivant ces instructions, vous la réaliserez sans difficulté.

Identifier les fils et les câbles

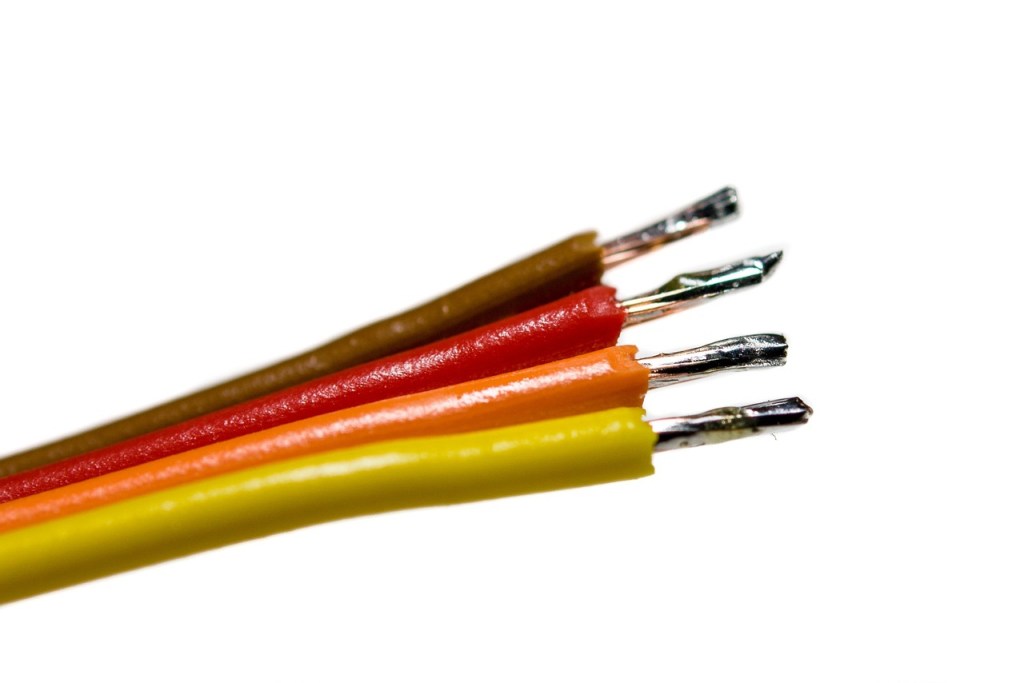

Les fils électriques sont généralement de trois couleurs :

• Marron ou noir pour la phase
• Bleu pour le neutre
• Vert/jaune pour la terre

Ces fils doivent être correctement identifiés et reliés à leurs bornes respectives.

Préparation des câbles

• Mesurez et coupez les câbles électriques à la longueur nécessaire pour atteindre votre prise de courant depuis le tableau électrique.
• Dénudez les extrémités des câbles à l’aide d’une pince à dénuder.
• Reliez les fils selon les couleurs et les bornes appropriées (phase, neutre, et terre).

Branchement au moteur du volet roulant

Connectez les fils au moteur du volet roulant en suivant les instructions du fabricant.

Généralement, les bornes sont clairement marquées, ce qui rend cette étape relativement simple.

Installation de l’interrupteur et de la prise de courant

L’interrupteur et la prise de courant jouent un rôle crucial dans le fonctionnement de votre volet roulant électrique.

L’interrupteur permet de contrôler l’ouverture et la fermeture du volet, tandis que la prise de courant assure l’alimentation électrique.

Installation de la prise de courant

• Installez une boîte d’encastrement près de l’endroit où vous souhaitez placer votre prise de courant.
• Fixez la prise de courant dans la boîte d’encastrement et branchez les fils électriques (phase, neutre, et terre) aux bornes correspondantes.
• Fixez la prise de courant à la boîte d’encastrement à l’aide des vis fournies.

Installation de l’interrupteur

• Installez une boîte d’encastrement pour l’interrupteur à une hauteur accessible près du volet roulant.
• Branchez les fils électriques (phase et neutre) à l’interrupteur unipolaire ou à l’interrupteur différentiel.
• Fixez l’interrupteur à la boîte d’encastrement et vérifiez qu’il fonctionne correctement en le testant.

Connexion de la boîte de dérivation

La boîte de dérivation est essentielle pour organiser et protéger les connexions électriques de votre volet roulant.

Elle permet de regrouper les différents fils et câbles de manière sécurisée.

Installation de la boîte de dérivation

• Choisissez un emplacement approprié pour la boîte de dérivation, de préférence à proximité de votre volet roulant.
• Fixez la boîte de dérivation au mur ou à une surface plane à l’aide des vis fournies.
• Reliez les fils électriques (phase, neutre, et terre) provenant du tableau électrique, de l’interrupteur, et du moteur du volet roulant à l’intérieur de la boîte de dérivation.

Assurez-vous que toutes les connexions sont bien serrées et sécurisées.

Utilisez des dominos ou des connecteurs Wago pour faciliter les connexions et garantir une isolation parfaite.

Vérification et mise en service

Une fois toutes les connexions effectuées, il est crucial de vérifier l’ensemble de votre installation avant de mettre sous tension.

Cette étape permet d’éviter les courts-circuits et de garantir le bon fonctionnement de votre volet roulant électrique.

Contrôles à effectuer

• Utilisez un multimètre pour vérifier que toutes les connexions sont correctes et qu’il n’y a pas de continuité entre les fils de phases et le neutre.
• Assurez-vous que tous les disjoncteurs et interrupteurs fonctionnent correctement.
• Vérifiez que le moteur du volet roulant est bien alimenté et qu’il fonctionne en utilisant l’interrupteur.

Mise en service

• Rétablissez l’alimentation principale du tableau électrique.
• Activez le disjoncteur du circuit du volet roulant.
• Testez l’interrupteur pour vérifier que le volet roulant fonctionne correctement (ouverture et fermeture sans problème).

Si ce branchement électrique vous paraît trop complexe ou si vous n’avez pas compris certaines lignes des étapes citées ci-dessus, il serait plus sage de faire appel à un professionnel.

Un électricien, un menuisier ou une enseigne de bricolage pour ses travaux. Si vous faites appel à un artisan de votre quartier, assurez-vous qu’il soit vraiment professionnel.

Et si vous êtes encore au stade de l’achat du volet roulant, intéressez-vous sur les modèles qui fonctionnent à l’énergie solaire : ceux-là pourront fonctionner, même en cas de coupure d’électricité.
